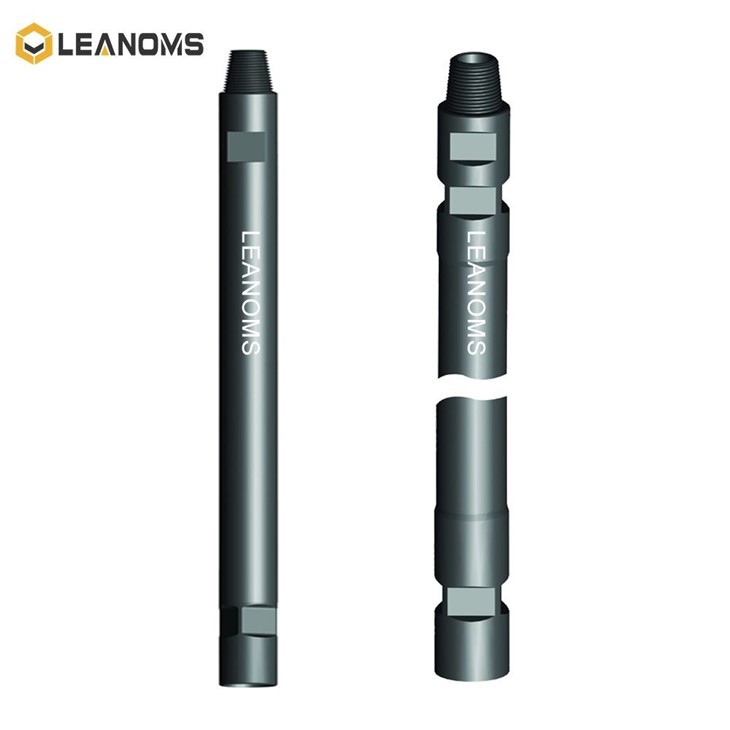

תיאור מוצרים LEANOMS
חוטי צינור מקדחה הם סוג ספציפי של הברגה המשמשת בתעשיית הנפט והגז לחיבור חלקים של צינור מקדחה יחד. חוטים אלו נועדו לספק חיבור מאובטח והדוק שיכול לעמוד בכוחות והלחצים הקיצוניים בהם נתקלים במהלך פעולות הקידוח.
שני הסוגים הנפוצים ביותר של חוטי צינור מקדחה הם חוטי ה-API (American Petroleum Institute) והחוטים המובחרים או הקנייניים. חוטי ה-API הם סטנדרטיים ונפוצים בתעשייה, בעוד שרשורי פרימיום מפותחים על ידי יצרנים ספציפיים ומציעים תכונות וביצועים משופרים.
חוטי API עוקבים אחר המפרטים שנקבעו על ידי המכון האמריקאי לנפט ומסומנים על ידי סדרה של מספרים ואותיות. לדוגמה, פתיל ה-API הנפוץ ביותר הוא פתיל ה-API 5DP, בעל מספר וריאציות כגון API 5DP NC26, NC31, NC38, NC40, NC46, NC50 ו-NC56. מספרים אלה מייצגים את הקוטר החיצוני ואת הגובה של חוטי צינור הקידוח.
חוטי פרימיום או קנייניים, לעומת זאת, פותחו על ידי יצרנים כדי לספק איטום, חוזק ועמידות משופרים. דוגמאות לחוטי פרימיום כוללים את החוטים של VAM, TenarisHydril ו- Grant Prideco. לחוטים אלו יש לרוב עיצובים ייחודיים ותכונות נוספות כגון אטמי מתכת למתכת, יכולות מומנט גבוהות ועמידות משופרת לעייפות ובלאי.
חוטי צינור הקידוח חיוניים לשמירה על שלמות מחרוזת הקידוח, שכן הם מבטיחים חיבור הדוק שיכול לעמוד בכוחות הסיבוב והלחצים הגבוהים המופעלים במהלך הקידוח. איפור ובדיקה נכונים של הברגה הם חיוניים למניעת נזקי הברגה, דליפות וכשלים פוטנציאליים שעלולים להוביל לזמן השבתה יקר או לסכנות בטיחותיות בפעולות הקידוח.
חוטי צינור הקידוח נועדו לספק חיבור בטוח בין החלקים הבודדים של צינור הקידוח המשמשים בפעולות קידוח. חוטים אלו צריכים להיות חזקים, אמינים ויכולים לעמוד בכוחות המומנט והמתח הגבוהים שחווים במהלך הקידוח. להלן כמה מאפיינים מרכזיים של חוטי צינור מקדחה:
עיצוב מחודד:לחוטי צינור מקדחה יש בדרך כלל עיצוב מחודד, המכונה "חוט מחודד". המתח עוזר לפזר את העומס באופן שווה לאורך חיבור החוט, ומשפר את חוזק החיבור. הטייפר גם מקל על איפור קל (הידוק) ופריצה (התרופפות) של חיבורי ההברגה.
חיבורי API:חוטי צינור מקדחה תואמים לרוב לסטנדרטים שנקבעו על ידי המכון האמריקאי לנפט (API). מפרט ה-API עבור חוטי צינור מקדחה מספק הנחיות לגבי מידות הברגה, סובלנות ומאפיינים מכניים, מה שמבטיח תאימות והחלפה בין יצרני צינורות מקדחה שונים.
חומרים בעלי חוזק גבוה:חוטי צינור מקדחה עשויים בדרך כלל מפלדת סגסוגת בעלת חוזק גבוה כדי לעמוד בתנאים התובעניים בהם נתקלים בפעולות קידוח. חומרים אלה מציגים חוזק מתיחה, קשיות ועמידות בפני שחיקה וקורוזיה מצוינים.
טפסי חוטים מרובים:חוטי צינור מקדחה יכולים להיות בעלי צורות הברגה שונות, כולל אך לא רק את הדברים הבאים:
API רגיל:לחוטים אלה יש צורת חוט עגולה והם נמצאים בשימוש נפוץ ביישומי קידוח קונבנציונליים.
שטיפה פנימית של ממשק API (IF):לחוטי IF יש צורת חוט שטוחה והם משמשים בעיקר ביישומים שבהם צריך לסובב את הצינור בזמן הקידוח.
API מלא חור (FH):לחוטי FH יש צורת חוט עגולה שונה והם משמשים ביישומים שבהם נדרש מרווח צינור מרבי.
מגני חוטים:חוטי צינור מקדחה רגישים לנזק במהלך הובלה ואחסון. כדי להגן על החוטים, משתמשים לרוב במגני חוטים העשויים מפלסטיק או פלדה. מגיני הברגה אלו מכסים את חיבורי ההברגה ומסייעים במניעת נזקי הברגה כתוצאה מפגיעה, פסולת או קורוזיה.
תרכובות חוטים:בעת יצירת חיבורי צינור מקדחה, משתמשים בדרך כלל בתרכובות הברגה או בחומרי סיכה. תרכובות אלו מפחיתות את החיכוך, מספקות תכונות איטום ומסייעות במניעת התפרצות (הידבקות מתכת למתכת) בין החוטים.
הם גם מציעים הגנה מפני קורוזיה ומשפרים את הביצועים הכוללים ואת אורך החיים של חיבורי ההברגה.
כתף מומנט:חוטי צינור קידוח רבים משלבים תכונת כתף מומנט. כתף המומנט היא חלק מובהק ועבה יותר של החוט ליד קצה הצינור. הוא משמש כנקודת עצירה במהלך תהליך האיפור, המציין מתי החיבור מהודק מספיק למומנט הרצוי.
תכונות אלו יחד מבטיחות כי הברגות של צינור הקידוח מספקות חיבור אמין ועמיד, המאפשרות פעולות קידוח יעילות תוך מזעור הסיכון לכשל בהברגה או הפרדת צינורות.
מִפרָט LEANOMS
|
סוג חוט |
דֶגֶם |
|
API REG |
2 3/8 API REG / 2 7/8 API REG / 3 1/2 API REG / 4 1/2 API REG / 5 1/2 API REG / 6 5/8 API REG |
|
NC(IF) |
NC23 / NC26(2 3/8 API IF) / NC31(2 7/8 API IF) / NC3/ NC38(3 1/2 API IF) / NC40 / NC46 / NC50({ {14}}/4 API אם) |
|
Beco |
3 / 3 ½ / 4 / 4 ½ / 5 ¼ / 6 / 8 / 10 BECO |
